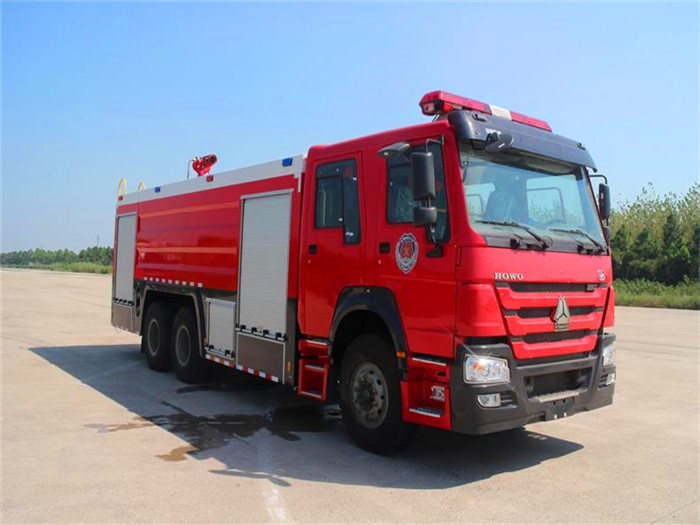

車型概述

豪沃后雙橋水罐消防車是我廠采用東風原裝二類底盤ZZ5347V4647E1基礎上改裝而成，整車結構緊湊；專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統等組成，廣泛適用于城鎮公安消防隊、石油化工、廠礦企業、森林、港口、碼頭等部門，可迅速接近火場展開滅火戰斗，撲救各種火災，是理想的消防裝備。

整車型號

豪沃后雙橋水罐消防車

底盤型號

ZZ5347V4647E1

質量參數

(kg)

**大總質量

31550

外形尺寸

10170x2500x3700

額定裝載質量

15900

罐體容積

13+3

整車整備質量

15200

軸   距 (mm)

4600+1350

發動機

參  數

型號

D10.38-50

排   放

柴油國Ⅴ

功率/排量（kw/ml）

276/9726

**重型汽車集團有限公司

性能參數

**高車速(km/h)

90

輪距

前  橋

2022,2041

駕駛室

平頭雙排

后  橋

1830/1830

鋼板彈簧

8/10+8

懸長(mm)

前  懸

1500

輪胎數

6

后  懸

2720

輪胎規格

12.00R20

行駛角(°)

接近角

14

軸數

2

離去角

23

專用功能

水罐容量（L）

裝水13000L，泡沫3000L

消防炮

型號：PL48型消防炮，流量48L/S/1MPa

消防泵

1,常壓消防泵型號：CB10/60車用消防泵，流量:50L/s，壓力：1.0MPa水射程：≥65m

2,引水時間≤50s（7m吸深）水環引水夾心式全功率取力器

性能描述

駕駛室為全鋼框架焊接結構，乘員室前部與駕駛室連通，雙排四開門；罐體形式為外露式，水罐罐體采用優質碳鋼（Q23**）鋼材料（含罐體連接管道），泡沫罐罐體材質為304（0Cr18Ni9），3-5mm（底板厚度5mm，側板厚度4mm，頂板3mm）不銹鋼材料，（含罐體連接管道）焊接而成，經久耐用；器材廂門采用鋁合金簾子門，滾筒、滑槽導向，啟閉輕便、噪音??；器材廂兩側及后部翻板式踏板，采用氣彈簧、門止限位裝置雙重固定，安全性能可靠；除原車設備外，駕駛室內加裝有取力器**指示燈、100W**報器、LED**燈、標志燈、示廓燈開關及后部照明燈等；隨車器材見附表。
