一、底 盤
型 號:ZZ5207N4617E1豪沃專用汽車底盤
發動機型號:D10.28-50
功 率:206kW(1900r/min)
燃 油:柴油
尾氣排放:GB17691-2005國Ⅴ,GB3847-2005
**高車速:100km/h
驅動型式:4×2
軸 距:4600mm
外型尺寸:長×寬×高= 9040×2500×3590
扭 矩: 1190 N.m(1200~1500r/min)
駕駛室設備:帶倒車告**蜂鳴器、倒車攝像頭和駕駛室內監視器
電瓶:電瓶位置在經過上裝改裝后便于檢查、保養、維修、更換;安裝電瓶總開關。
二、駕乘室
結 構:平頭雙排座可翻式駕駛室,原裝 4 門,全鋼沖壓件焊接結構,符合**級 安全標準。安裝適應傾翻雙排座駕駛室的雙油缸液壓翻轉機構,可向前翻 轉,裝有防回落安全裝置。
座位設置:2+4 人有 4 個空氣呼吸器固定架。所有座椅均配安全帶。座位前面加裝不銹鋼護欄兼扶手。
設 備:除原車設備外,加裝有100W**報器、回轉**燈開關、電臺電源線樁頭。
三、照明系統
發 電 機: 本田 SH11000
驅 動: 汽油發動機
功 率: 10.5KVA
頻 率: 50HZ
電 壓: 220V
主照明燈功率: 1000W×4 金屬鹵化物燈管;壽命≥6000h
升 降 桿: 鋁合金
電 壓: 220V
型 式: 氣動**
**大離地高度: 8m
供氣壓力: ≥0.3MPa
起升速度: ≤8 秒
舉升重量: 45kg
安裝位置: 位于箱體前部
云 臺: 鋁合金
翻轉重量: 45kg
俯 仰 度: ≥±90°
左右旋轉: ±155°
頻 率: 50HZ
配 電 箱:設有功能**鍵、儀表、各種操作全部集中于**箱上,并能準確捷的**全部運轉動作,配置無線按鍵.
四、牽引絞盤系統
制 造 商: 美國冠**
型 號: 美國冠** H12000XFN16800XF-24V 液壓絞盤
驅動型式: 電動
**大拉力: 5443kg
**大牽引速度: 3.57m/min
鋼絲繩直徑: 10.3mm
鋼絲繩長度: 38m

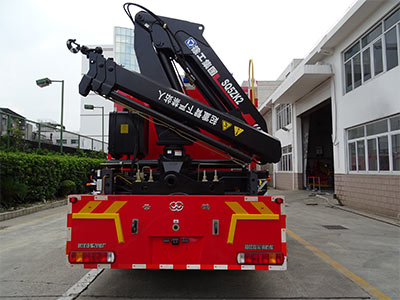

四、折疊式車載吊機系統
驅動型式:液壓
**大吊重:5000Kg
**大幅度:8.0m
回轉角度:-90°~+90°
安裝位置:位于車后尾部
回轉角度:水平360°,俯仰-15°~80°
五、電器系統
車頂前面采用長排**燈(位于駕駛室前頂端);
車頂后配有 24V、60W 照明燈 1 只;車身后面 1 只紅色旋轉**燈(位于后器材箱頂端)。
車輛兩側上方配有爆閃燈;下方安裝安全標志燈;
**報器輸出功率 100W,LED 光源。
**報器、**燈、爆閃燈電路為**式附加電路,**件安裝在駕駛室內。
